在本教程中,我们将讨论和实施在谷歌移动视觉API中存在的条码API. 要了解使用视觉API的面部检测的实施,请参阅Vision API( / 社区 / 教程 / Android - 面部检测)。
适用于 Android 的条形码扫描器
With the introduction of Google Vision API, implementing Barcodes in an application has got a lot easier for developers. Following are the major formats that the Vision API supports.
- 1D条形码:EAN-13,EAN-8,UPC-A,UPC-E,代码-39,代码-93,代码-128,ITF,Codabar
- 2D条形码:QR代码,数据矩阵,PDF-417,AZTEC
条形码可以扫描东西从URL,联系信息到地理位置,WIFI,司机许可证ID。QR代码是最流行的格式,通常在许多应用中看到。下面,我们将开发一个应用程序,从位图像扫描QR代码值,以及通过相机检测QR代码并执行相关操作。

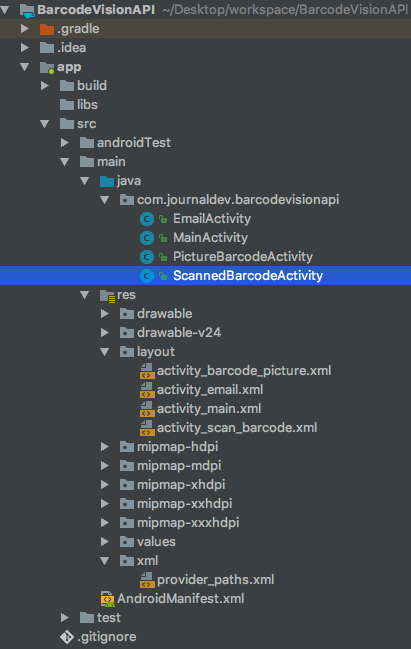

用于 Android 项目结构的 QR 代码扫描器
配置 Android Studio for Barcode 图书馆
将以下内容添加到 build.gradle文件中。
1implementation 'com.google.android.gms:play-services-vision:11.8.0'
将下列内容添加到AndroidManifest.xml文件应用程序标签中,以便在应用程序中启用条形码检测。
1<meta-data
2 android:name="com.google.android.gms.vision.DEPENDENCIES"
3 android:value="barcode" />
QR代码扫描器从图像
activity_main.xml布局文件的代码在下面。
1<?xml version="1.0" encoding="utf-8"?>
2<RelativeLayout xmlns:android="https://schemas.android.com/apk/res/android"
3 android:layout_width="match_parent"
4 android:layout_height="match_parent"
5 android:paddingBottom="@dimen/activity_vertical_margin"
6 android:paddingLeft="@dimen/activity_horizontal_margin"
7 android:paddingRight="@dimen/activity_horizontal_margin"
8 android:paddingTop="@dimen/activity_vertical_margin">
9
10 <Button
11 android:id="@+id/btnTakePicture"
12 android:layout_width="wrap_content"
13 android:layout_height="wrap_content"
14 android:layout_centerHorizontal="true"
15 android:layout_centerVertical="true"
16 android:text="@string/take_barcode_picture" />
17
18 <Button
19 android:id="@+id/btnScanBarcode"
20 android:layout_width="wrap_content"
21 android:layout_height="wrap_content"
22 android:layout_below="@+id/btnTakePicture"
23 android:layout_centerHorizontal="true"
24 android:layout_marginTop="@dimen/activity_horizontal_margin"
25 android:text="@string/scan_barcode" />
26</RelativeLayout>
MainActivity.java 的代码在下面。
1package com.journaldev.barcodevisionapi;
2
3import android.content.Intent;
4import android.support.v7.app.AppCompatActivity;
5import android.os.Bundle;
6import android.view.View;
7import android.widget.Button;
8
9public class MainActivity extends AppCompatActivity implements View.OnClickListener {
10
11 Button btnTakePicture, btnScanBarcode;
12
13 @Override
14 protected void onCreate(Bundle savedInstanceState) {
15 super.onCreate(savedInstanceState);
16 setContentView(R.layout.activity_main);
17 initViews();
18 }
19
20 private void initViews() {
21 btnTakePicture = findViewById(R.id.btnTakePicture);
22 btnScanBarcode = findViewById(R.id.btnScanBarcode);
23 btnTakePicture.setOnClickListener(this);
24 btnScanBarcode.setOnClickListener(this);
25 }
26
27 @Override
28 public void onClick(View v) {
29
30 switch (v.getId()) {
31 case R.id.btnTakePicture:
32 startActivity(new Intent(MainActivity.this, PictureBarcodeActivity.class));
33 break;
34 case R.id.btnScanBarcode:
35 startActivity(new Intent(MainActivity.this, ScannedBarcodeActivity.class));
36 break;
37 }
38
39 }
40}

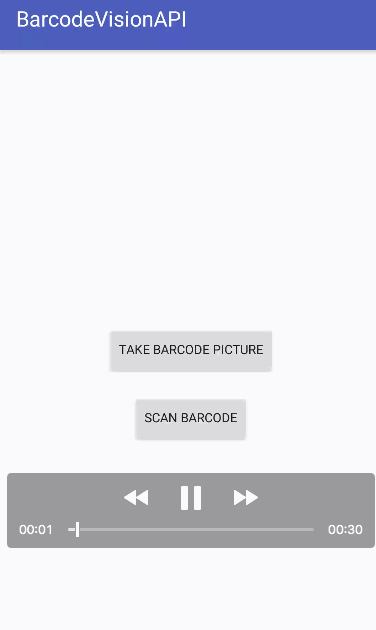

MainActivity.java包含两个按钮. 第一个启动了一个活动,该活动在摄像机捕获的比特图像中扫描QR代码,并返回QR代码中的数据(如果有)。
1<uses-feature
2 android:name="android.hardware.camera"
3 android:required="true" />
4
5 <uses-permission android:name="android.permission.CAMERA" />
6 <uses-feature android:name="android.hardware.camera.autofocus" />
7
8 <uses-permission android:name="android.permission.WRITE_EXTERNAL_STORAGE" />
9 <uses-permission android:name="android.permission.INTERNET" />
要共享和访问由其他应用程序创建的文件,我们需要在AndroidManifest.xml文件中添加下面的供应商标签。
1<provider
2 android:name="android.support.v4.content.FileProvider"
3 android:authorities="${applicationId}.provider"
4 android:exported="false"
5 android:grantUriPermissions="true">
6 <meta-data
7 android:name="android.support.FILE_PROVIDER_PATHS"
8 android:resource="@xml/provider_paths" />
9 </provider>
这需要从我们的QR代码扫描器中获取摄像头捕获的图像,以便为Android应用程序。让我们从第一个,即PictureBarcodeActivity.java开始。
1<?xml version="1.0" encoding="utf-8"?>
2<RelativeLayout xmlns:android="https://schemas.android.com/apk/res/android"
3 xmlns:tools="https://schemas.android.com/tools"
4 android:layout_width="match_parent"
5 android:layout_height="match_parent"
6 android:paddingBottom="@dimen/activity_vertical_margin"
7 android:paddingLeft="@dimen/activity_horizontal_margin"
8 android:paddingRight="@dimen/activity_horizontal_margin"
9 android:paddingTop="@dimen/activity_vertical_margin">
10
11 <ImageView
12 android:id="@+id/imageView"
13 android:layout_width="150dp"
14 android:layout_height="150dp"
15 android:layout_centerHorizontal="true"
16 android:src="@mipmap/journaldev_logo" />
17
18 <TextView
19 android:id="@+id/txtResultsHeader"
20 android:layout_width="wrap_content"
21 android:layout_height="wrap_content"
22 android:layout_below="@+id/imageView"
23 android:layout_centerHorizontal="true"
24 android:text="Results"
25 android:textSize="18sp"
26 android:textStyle="bold" />
27
28 <TextView
29 android:id="@+id/txtResultsBody"
30 android:layout_width="match_parent"
31 android:layout_height="wrap_content"
32 android:layout_below="@+id/txtResultsHeader"
33 android:layout_centerHorizontal="true"
34 android:layout_marginTop="@dimen/activity_horizontal_margin"
35 android:gravity="center" />
36
37 <Button
38 android:id="@+id/btnOpenCamera"
39 android:layout_width="wrap_content"
40 android:layout_height="wrap_content"
41 android:layout_alignParentBottom="true"
42 android:layout_centerHorizontal="true"
43 android:layout_marginBottom="@dimen/activity_horizontal_margin"
44 android:layout_marginTop="@dimen/activity_horizontal_margin"
45 android:text="@string/open_camera" />
46</RelativeLayout>
下面是PictureCodeActivity.java类的代码。
1package com.journaldev.barcodevisionapi;
2
3import android.Manifest;
4import android.content.Context;
5import android.content.Intent;
6import android.content.pm.PackageManager;
7import android.graphics.Bitmap;
8import android.graphics.BitmapFactory;
9import android.net.Uri;
10import android.os.Bundle;
11import android.os.Environment;
12import android.provider.MediaStore;
13import android.support.annotation.NonNull;
14import android.support.v4.app.ActivityCompat;
15import android.support.v4.content.FileProvider;
16import android.support.v7.app.AppCompatActivity;
17import android.util.Log;
18import android.util.SparseArray;
19import android.view.View;
20import android.widget.Button;
21import android.widget.TextView;
22import android.widget.Toast;
23
24import com.google.android.gms.vision.Frame;
25import com.google.android.gms.vision.barcode.Barcode;
26import com.google.android.gms.vision.barcode.BarcodeDetector;
